Kolimační fotoluminiscenční přípravek

Kolimace je denní chleba každého astronoma, který vlastní reflektor newtonova typu.



Praktický, levný a přesný kolimační přípravek lze vyrobit svépomocí.

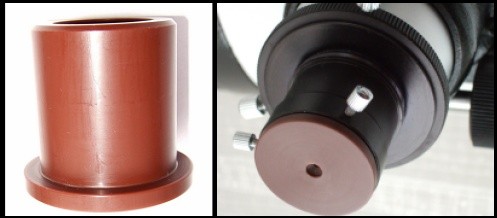

1/ Hrníček průměr 31,7 mm s 3mm otvorem v ose.

   (Není-li po ruce soustružník, lze využít plastovou krabičku na kazetu s kinofilmem)

Obrazek



2/ Na dno hrníčku nalepit kolečko z fotoluminiscenční fólie. Dá se sehnat u firem, které vyrábí fotoluminiscenční bezpečnostní tabulky. Na kolečku je nalepen záměrný kříž z neprůhledné fólie.

V ose kolečka vytvořit otvor.

Obrazek

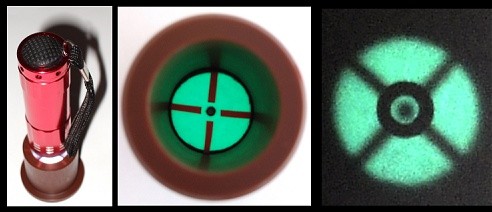

3/ Nasvítit fólii, zasunout hrníček do okulárového výtahu a přiložit oko. Podle polohy středové značky zrcadla pohodlně seřídit dalekohled.



Varianta 2 - reflexní:

  Pokud se nepodaří sehnat fotoluminiscenční fólii, lze využít kolečko z reflexní fólie. Při kolimaci se však musí do tubusu svítit.





Teflonové kluzáky

Každý dobsonista neustále válčí s trhavým pohybem svého miláčka.

Jedním ze způsobů jak se vypořádat s rozdílnými koeficienty statického a dynamického tření je snížit tření pomocí teflonu - PTFE.

Nemusí se složitě shánět a opracovávat teflonové desky a tyče, stačí v potřebách pro instalatéry koupit silnější pásku.

Obrazek

1/ Výroba kluzáku ve výšce - rotační díl.

Obrazek

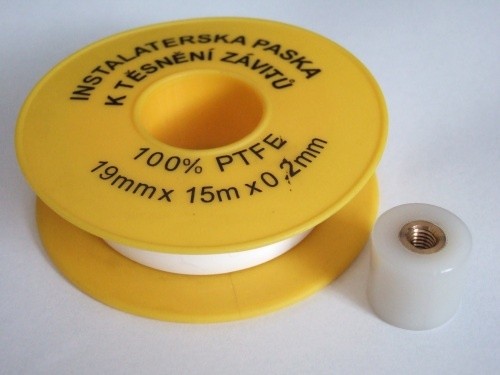

Váleček obalit cca 4 vrstvami pásky a přehnout okraje.

Obrazek

Našroubovat do montáže. Při užívání dalekohledu se páska "usadí" a vytvoří plošku, po které klouže tubus takřka bez odporu.



2/ Výroba plochého kluzáku.

Teflonová páska překvapivě dobře drží na oboustranně lepicí pásce.

Podle charakteru kluzáku se volí parametry lepicí pásky-výška, měkkost.

Množství a poloha nalepených kluzáků se může volit podle zatížení v různých místech kluzné roviny. Více zatížené kluzáky se pohyby vyleští.

Obrazek

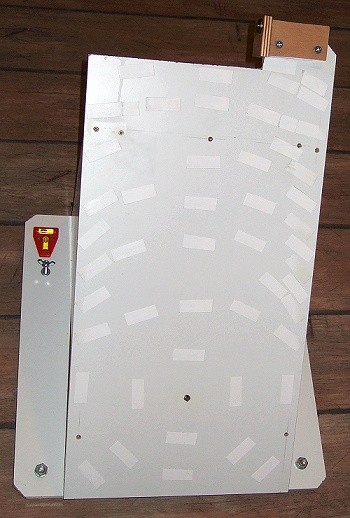

Příklad použití kluzáků na dělicí rovině paralaktického stolku. Ve více zatížených místech je větší plocha kluzáků.



Magnetický vyvažovač

         Teflonové kluzáky snižují tření a zpřesňují chod dalekohledu. Při nasazení různého příslušenství (afokální nástavec s digitálem, webové kamery s Barlow členy a nástavci atd.) se však dalekohled rozvažuje a má při různých elevacích tendenci se samovolně sklápět.

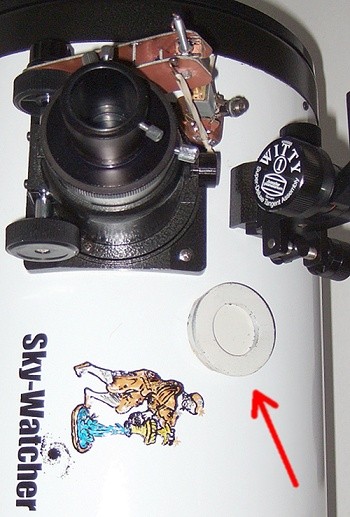

         Pro statické vyvážení dalekohledu se mi nejlépe osvědčily magnetické vyvažovače tvořené masivním feritovým magnetem s ocelovým závažím. Spodní strana magnetu je kryta lepicí páskou z netkané textilie (páska na opravu prasklin na zdech), která zamezí poškrábání tubusu.  Netřeba připomínat, že vyvažovač funguje jen na ocelových tubusech.

Obrazek









Afokální nástavec

                  Pokud jste majiteli digitálního kompaktního fotoaparátu, je afokální focení za okulárem jediná možnost, jak jej využít k astrofotografii.

                  Při výrobě přesného a tuhého afokálního nástavce se bez pomoci soustružníka neobejdete.

Obrazek

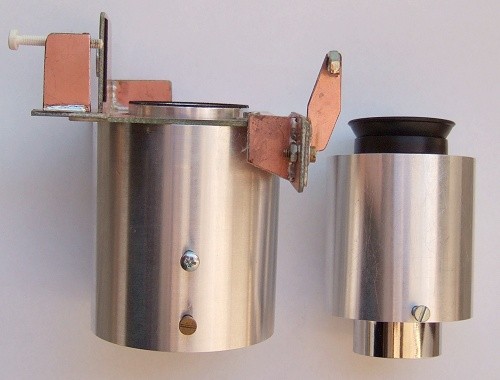

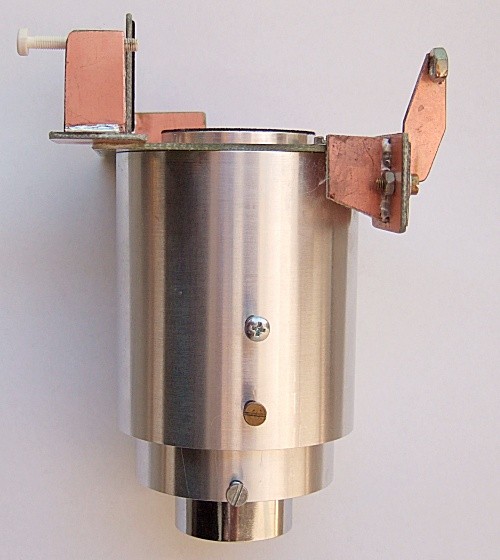

            Základem jsou dva do sebe zapadající hrníčky. Do spodního se vkládá okulár, který je pojištěn šroubem, horní nese kuprextitovou desku pro přichycení fotoaparátu.

Obrazek

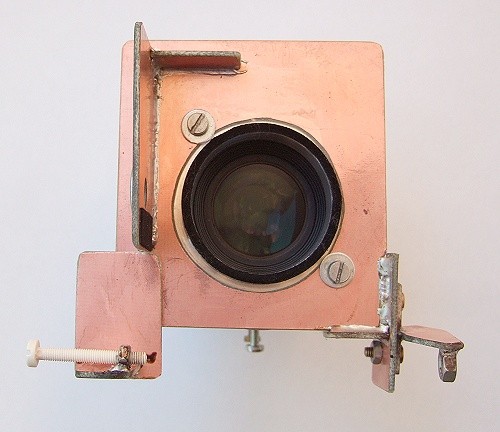

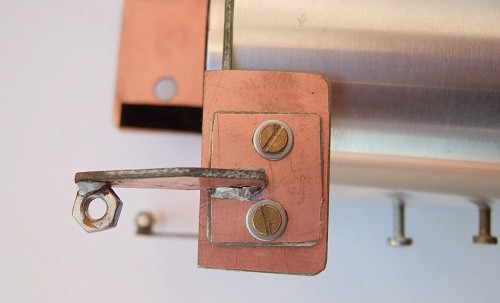

             Deska nese držák drátěné spouště a podpůrný plastový šroub, který zamezuje pohybu fotoaparátu při spouštění. Drátěná spoušť zapadá do matice M4.

Obrazek

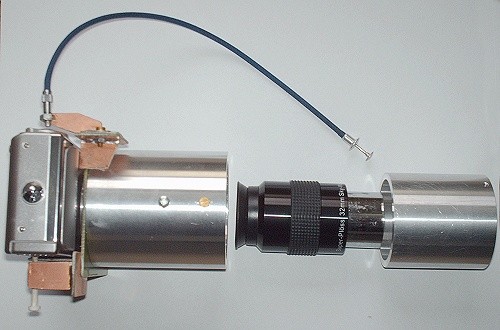

              Nástavec je konstruován pro delší okuláry 1,25". Pllösl 25, 32 mm

a LV6mm. Zasouváním hrníčků se přesně nastavuje vzdálenost objektivu od okuláru.

Na přesném nastavení vzdálenosti závisí rovnoměrnost osvětlení obrazového pole.

Obrazek

             Deska je přichycena dvěma šrouby ve větších otvorech. Jemnými pohyby desky se zajistí přesná souosost okuláru a objektivu. Fotoaparát leží na fólií krytém mezikruží a je zajištěn standardním 1/3" stativovým šroubem. Přesná poloha fotoaparátu je vymezena dorazem.

Obrazek

               Optimální poloha drátěné spoušti pro snadný chod knoflíku spouště se nastavuje dvěma šrouby.

                Hmotnost nástavce s okulárem je kolem 900g, pro plynulý chod dalekohledu je třeba přidat pár magnetických vyvažovačů.





Černá rosnice

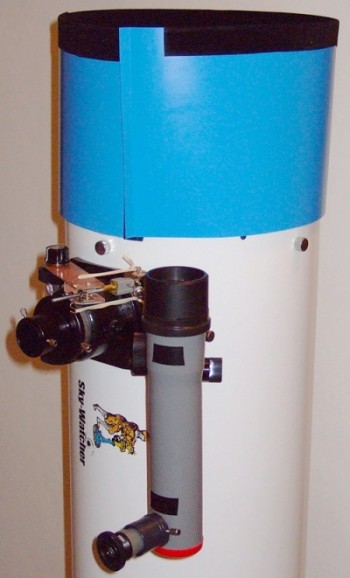

                  Při snaze o focení málo jasných objektů z balkónu uprostřed sídliště proniká světlo z blízkých zdrojů přímo do tubusu dalekohledu a zhoršuje už tak rozptylem v atmosféře přesvícený snímek. Okolní zdroje lze odstínit černou rosnicí.

Obrazek

              Základem rosnice je PVC podložka-fólie rozměru A2. Podložka je podélně rozstřižena a pomocí oboustranné lepicí pásky je vytvořen obdélník 210x960mm, který stačí k opásání tubusu dalekohledu se zrcadlem průměru 254 mm.

Obrazek

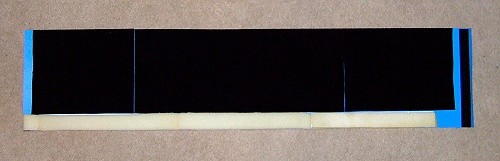

              Plocha obdélníku je v šíři 180 mm vylepena černou sametovou  fólií a na konce je nalepen samolepicí suchý zip. Na spodní stranu obdélníku rosnice je přilepen 3 mm silný molitan, který zajistí, aby rosnice po skružení pevně držela a neklouzala po tubusu dalekohledu.







Úprava montáže AZ3

              Azimutální montáž AZ3 je velmi levná a poměrně pěkně provedená, po přivěšení dalekohledu (3 kg - SW 102/500) se však projeví okamžitě několik nedostatků:

                1/ Těžiště dalekohledu je nad osou pohybu v elevaci a při pohledu do

                    zenitu se dalekohled samovolně překlápí.

                2/ Pohyb v elevaci se přenáší při tahání za dalekohled přes mechanismus

                    jemných pohybů a přesné nastavení ve výšce je díky vůlím takřka

                    nemožné.

                 3/ Vůle a hystereze pohybu je patná i při otáčení v azimutu



                 Uvedené nedostatky se dají odstranit třemi úpravami.

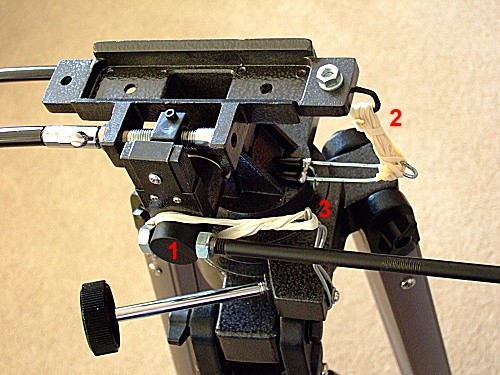

Obrazek



   1/  Do duté osy elevace se vlepí kovový váleček s otvorem pro ovládací tyč.

        Pohyb ve výšce obchází mechanismus jemných pohybů a nastavení je přesné.

   2/  Vůle ve výšce a klopný moment dalekohledu jsou kompenzovány gumovým

        svazkem. Páky svazku jsou vyrobeny z drátů do kola. Páku drží jediný šroub

        M3. Lehká slitina montáže umožňuje snadné řezání závitů.

   3/  Podobně, dalším gumovým svazkem, jsou eleminovány vůle v azimutu .



        Po úpravách se chod montáže tak zkultivoval, že ji používám pro snímání

  30 s avi detailů Měsíce v případech, kdy se mi nechce instalovat dobsona se

stolkem.



  Motorové ostření za hubičku

       při snímání planet a Měsíce ve velkém zvětšení bojuji neustále se seeingem.

   Motorové ostření je účinnou zbraní. Jemné pohyby ostření  jsou nezbytné např.v případech, kdy seeing zdvojuje obraz.

       Mé motorové ostření je primitivní, ale velmi účinné :-)))). Základ tvoří 5 V motorek s čelní převodovkou (cca 120 ot/min.), který jsem koupil v GM a pohybový šroub ze závitové tyče M4. Šroub pohybuje s ramínkem na točítku hřebenového výtahu Sky-Watcher.

Obrazek

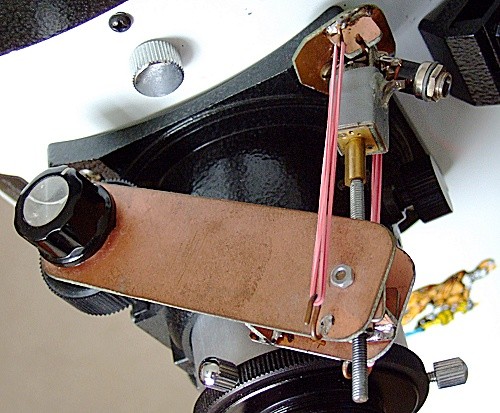

     Ramínko je přitlačováno k točítku přes kuličkové ložisko, aby se při dotahování neměnilo zaostření. Motor i matice pohybového šroubu jso kyvně uchyceny. Vůle vymezují gumové svazky umístěné symetricky  podél   pohybového šroubu.  Šroub je k ose převodovky motoru přichycen lustrovou svorkou. Jednotlivé díly jsou sletovány z oboustranného kuprextitu a vyrobeny na koleně s využitím ručního nářadí.

    Zařízení je schopno přejet celou hloubku ostrosti při negativní projekci s Barlow 3x za 4s. Do výroby jsem investoval asi 450 Kč.





 Vyhřívaný Pb akumulátor 12 V

    Pro napájení CCTV kamer používám olověný, bezúdržbový akumulátor 12 V.

Nominální napětí akumulátoru  je nízké pro použití 12 V stabilizátoru 7812, proto jej snižuji diodou v sérii. Takto zapojený akumulátor rychle ztrácí napětí s teplotou.

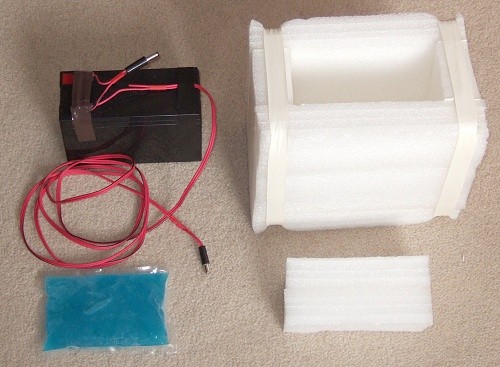

     Na měnič jsem moc líný, raději jsem akumulátoru vytvořil vyhřívanou ochrannou  boudičku z MIRELONU (tl. 40 mm).  Isolační desky jsou k sobě v rozích slepeny oboustrannou lepicí páskou a o vyhřívání se stará "nahřívací" polštářek (cca +40 Co) zabalený v hadříku  pod akumulátorem. Při okolních -10 Co  udrží  akumulátor  pokojovou teplotu cca 90 minut.

Obrazek

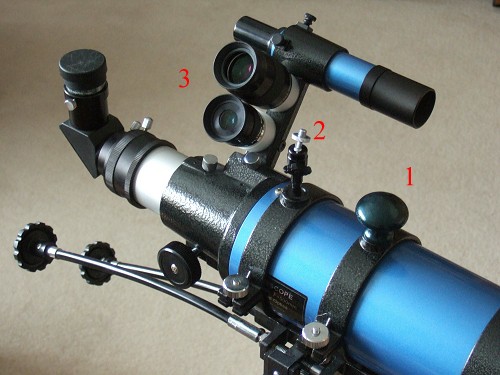

Úprava refraktoru SW 100/500

    AZ 3 už umí dalekohledem točit bez vůlí, ale vlastní refraktor lze ještě vylepšit s využitím

závitů na kruzích a vlastního držáku hledáčku.

     1/    dřevěná lakovaná úchytka pro přenášení

     2/    miniaturní kulový kloub (příslušenství CCTV kamer)  pro přichycení digitálního

            fotoaparátu

     3/    okulárové krytky - držáky okulárů
